크린장비 시스템


■ Clean Booth
  • clean-booth는 청정공간이 필요한 곳에 국부적 으로 설치  할 수 있으며 Fan Filter Unit를 통해 유입된 공기가 수직층  류, 혹은 난류방식으로 Booth내로 취출되므로 요구되는 청  정도를 얻을 수 있는 값싸고 간편한 설비입니다.

     청정도는 Clean 100-100,000까지 요구하는 완벽한 환경구  현이 가능하며 Unit의 조합에 의하여 넓은 범위까지 청정화  가 가능하여 전자정밀 기계의 무진공간과 의약품 및 식품등  의 충진, 포장과 같은 무균공간에 매우 적합한 장비이며 하  부에 Caster가 장착되어 있어 이동이 가능합니다.

● DCB - -F

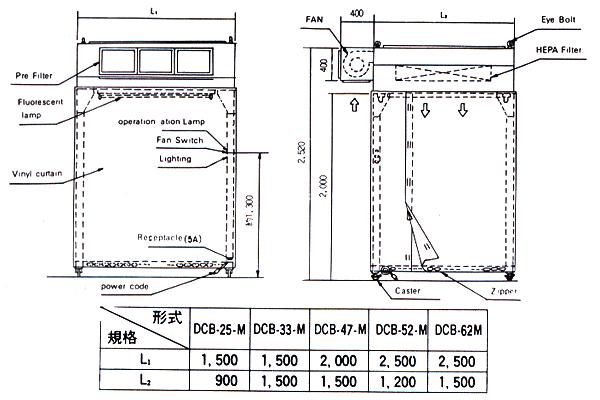

● DCB - -M

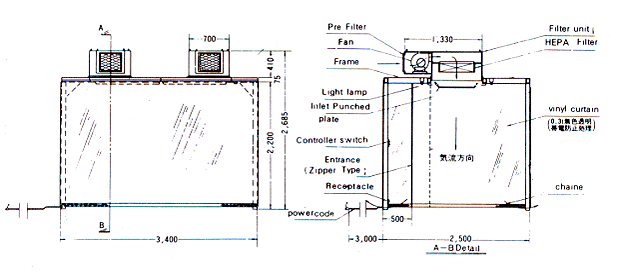

● DCB - -MB

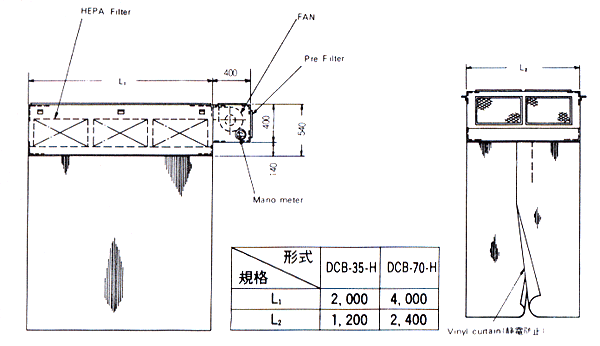

● DCB - -H



■ Air Shower
  • 필요성

Clean Room을 오염시키는 많은 오염원 중에서 가장 큰  비중을 차지하는 원인은 사람의 출입입니다. Air Shower  는  Clean Room에 입실하는 사람의 의복 표면이나 반입  물품의  표면에 붙어있는 먼지 및 미립자를 청정화된 고속  의 공기로  불어 부착입자를 제거합니다.



  • 사람으로부터의 발생량

  • 특징

  1. 분해, 조립형으로 현장 반입 및 설치가 용이함.

  2. 전용 Fan에 의한 강력한 공기를 취출시켜 의복 및 물품의 표면에 부착된 오염원을 제거 한다.

  3. Shower시간은 Timer에 의하여 (5~30초) 조정이 가능하다.

  4. 입실후 문이 자동으로 닫히며 Clean Room 측 Door는 Locking장치가 부착되어 있어 Showering이     끝나야 입실이 가능하다.(Option)

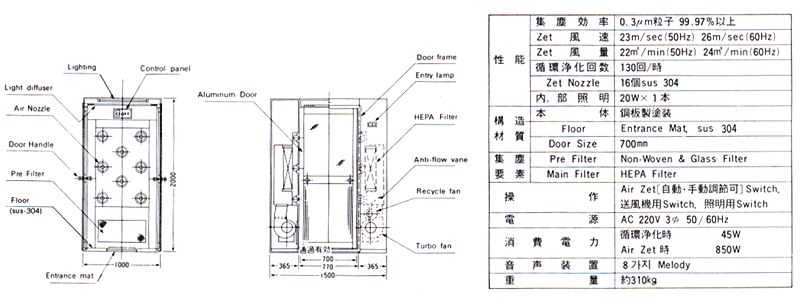

● DAS- -812B

● DAS- -824A

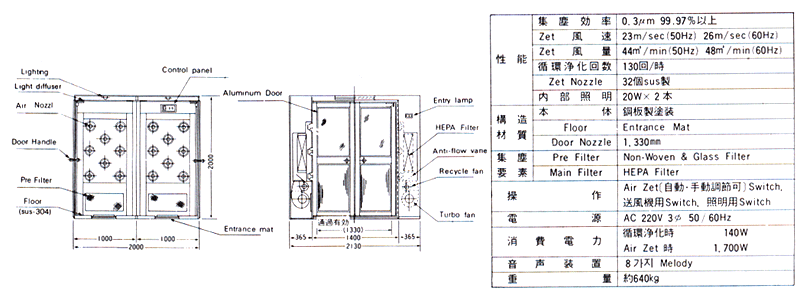

● DAS- -1648A


■ Pass Box
  • 필요성

PASS BOX는 CLEAN ROOM에 있어서 내부의 청정도를 그대로  유지하면서 외부로부터 물품의 반입과 반출을 자유로이 할 수 있  는 CLEAN UNIT입니다.
PASS BOX는 CLEAN ROOM과 비CLEAN ROOM의 경계에 설치  하여 오염된 공기의 흡입을 방지합니다.



  • 특징

1.종래의 PASS BOX는 Interpohone을 설치하여 작동불량 발생하였을 경우 응급처치가 곤란하였으나 본사에서는 램프와 멜로디 방식을 채용하여 비상시에도 사용할 수 있게 설계되어 있다.
2.공기 교차를 방지하기 위해 DOOR INTERLOCK 장치가 되어있습니다.(Option)
3.PASS BOX는 Battery전용으로 전력공급이 불팔요합니다. (Battery 수명 : 1.5년)
4.전자식으로 고장율이 현저히 적습니다.

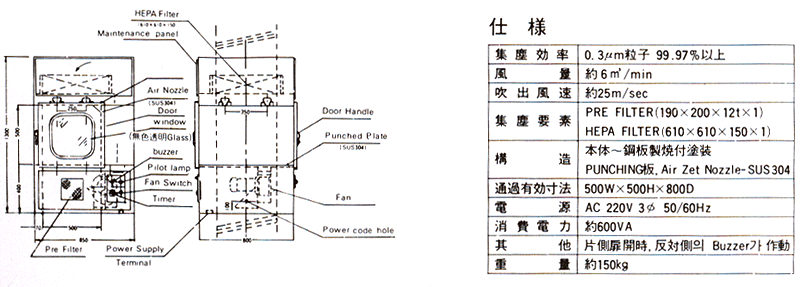

● DPA- S

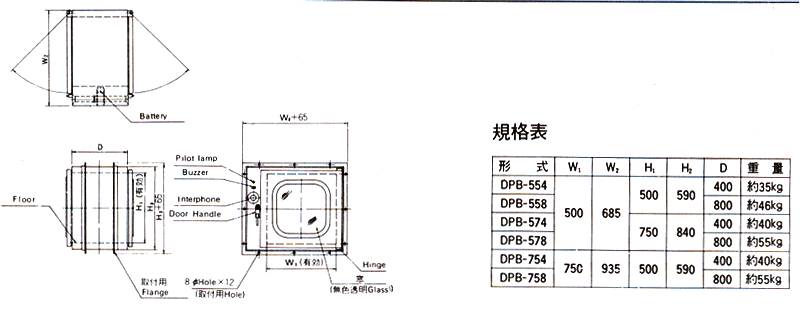

● AIR SHOWER TYPE DPB-


■ Air Cleaner
  • 적용범위

1) 적용풍량 : 4 3CMM ~ 1800CMM

2) 공기조화기

    수평형 : SYA-045H ~ SYA-1500H

    리턴팬내장형 :  SYA-045R ~ SYA-1500R

    복합형:  SYA-045C ~ SYA-1500C

3) 표준사양 외 특수사양일 경우 회사로 문의하시면 성심성의껏 답변해 드리겠습니다.

  • 표준사양

1) 설치면적의 최소화 기능
2) 경제적 운전비를 보장하는 고효율 운전 기능
3) SECTION 단위 설계로 다양한 조합 기능
4) 분해와 조립이 용이하며 반입 설치 비용 절감
5) 알루미늄 몰드바를 이용한 FRAME 조립 방식
6) 특수한 구조의 PACKING을 이용한 완벽한 기밀 유지
7)  대형 ACCESS DOOR를 이용하여 유지 보수 편리한 구조


■ Hepa Unit
  • 적용범위

HEPA Filter를 내장한 Unit로 천장에 부착 설치합니다
실내공급 공기를 HEPA Filter Unit를 통해 공급함으로써  Class  1,000~100,000의 청정도를 유지할 수 있는 Unit로서  Clean Room  유지의 기본 Unit입니다

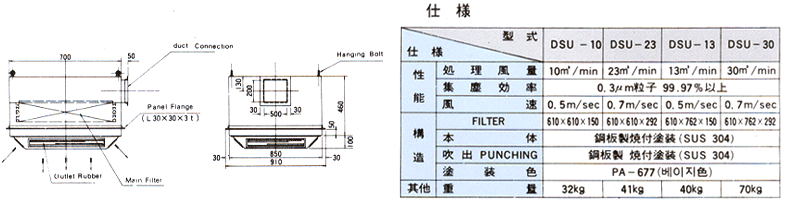

● DSU- U(D)

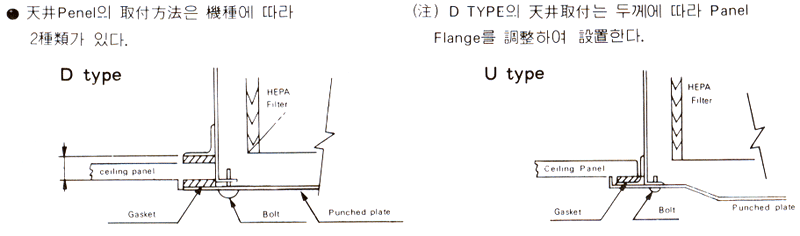

● 천정시공방법


■ Relief Damper
  • 적용범위

본제품은 실내의 정압을 일정하게 유지하고 공기의 흐름 방향을  제어하며 실내외, 또는 인접실과의 공기 차압을 제어하는 기기로  실외 오염공기가 Cleanroom을 오염시키는 것을 방지합니다.

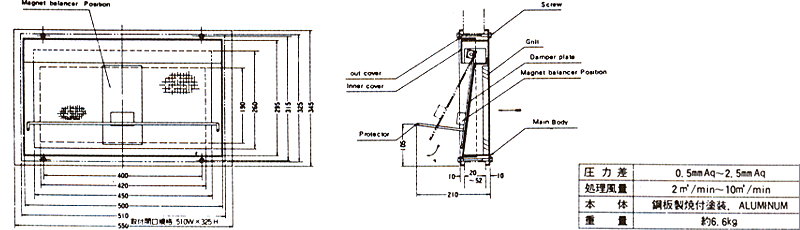

● MANGET - TYPE


■ Clean Locker
  • Clean Locker란?

고청정도를 요구하는 CLEAN ROOM에서는 의복의 오염은  진애와 BACTERIA의 발생원이 되기 때문에 보관장소의 청  정도를 유지하여야 합니다.
청정 갱의실을 중심으로 청정화장실 작업화를 살균합니다.  AIR SHOWER 등과 합리적으로 배치된 CLEAN LOCKER  는 CLEAN ROOM에서는 설비의 운용비 등을 최대한으로  억제시킬 수 있는 기기로서 매우 중요한 설비입니다.

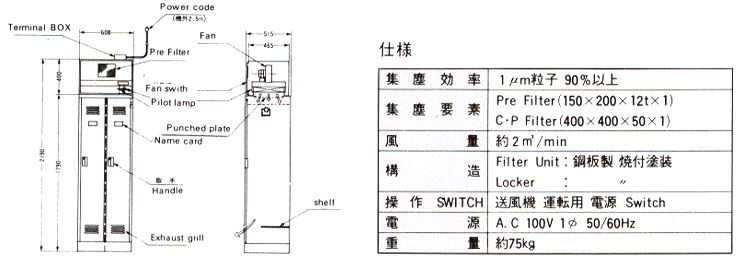

● DCL - 2W

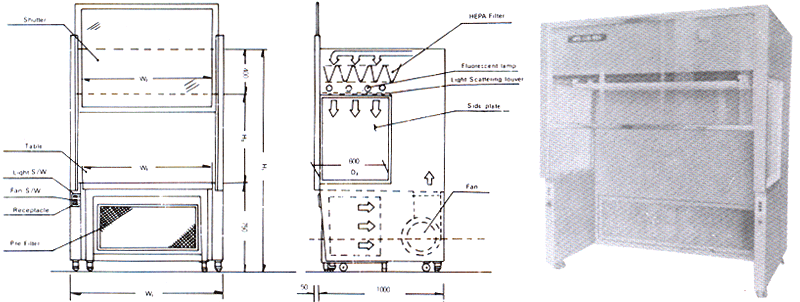

■ Clean Bench
  • 특징

의학, 제약, 식품, 신소재, 전자산업 등에서 청정작업이 필요할 때 무균상태의 작업공간을 만들어 주는 장비로서 청정 공기가 천장에서 수직방향으로 흐르는 수직기류식, 정면으로 흐르는 수평기류식이 있습니다.

Chamber 내부의 양압으로 외부공기의 유입이 방지됩니다.

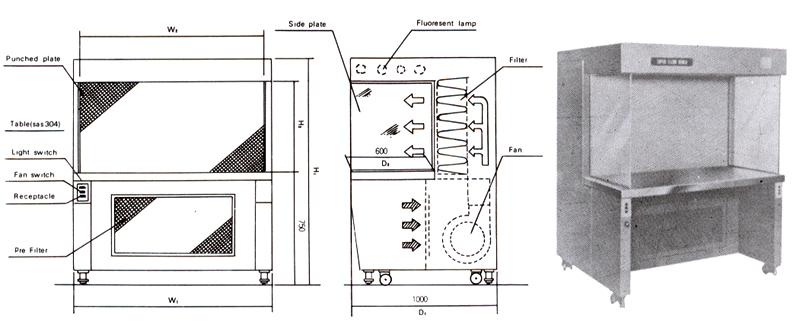

● H - TYPE

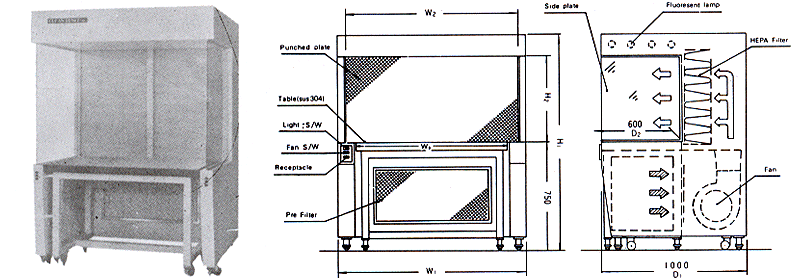

● HT - TYPE

● V - TYPE
